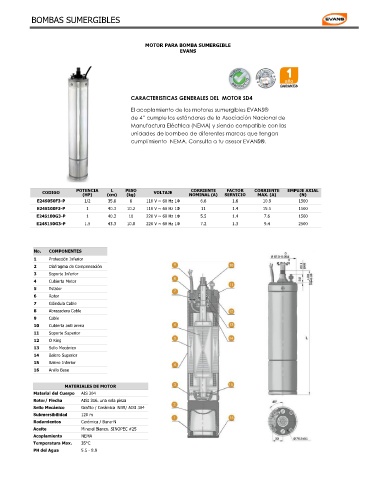

Page 318 - Catalogo Ferreteria Regional de Parral 2023 - 2024

BOMBAS SUMERGIBLES

MOTOR PARA BOMBA SUMERGIBLE
EVANS

CARACTERISTICAS GENERALES DEL MOTOR SD4

El acoplamiento de los motores sumergibles EVANS®
de 4” cumple los estándares de la Asociación Nacional de
Manufactura Eléctrica (NEMA) y siendo compatible con las
unidades de bombeo de diferentes marcas que tengan
cumplimiento NEMA. Consulta a tu asesor EVANS®.

O
PE
S
CODIGO POTENCIA L CORRIENTE FACTOR CORRIENTE EMPUJE AXIAL
VOLTAJE
(HP) (cm) (kg) NOMINAL (A) SERVICIO MAX. (A) (N)
E24S050F3-P 1/2 35.8 8 110 V ⁓ 60 Hz 1Φ 6.8 1.6 10.9 1500
E24S100F3-P 1 40.3 10.2 110 V ⁓ 60 Hz 1Φ 11 1.4 15.5 1500
E24S100G3-P 1 40.3 10 220 V ⁓ 60 Hz 1Φ 5.5 1.4 7.6 1500
E24S150G3-P 1.5 43.3 10.8 220 V ⁓ 60 Hz 1Φ 7.2 1.3 9.4 2500

No. COMPONENTES
1 Protección Inferior
2 Diafragma de Compensación
3 Soporte Inferior
4 Cubierta Motor
5 Estator
6 Rotor
7 Glándula Cable
8 Abrazadera Cable
9 Cable
10 Cubierta anti arena
11 Soporte Superior
12 O Ring
13 Sello Mecánico
14 Balero Superior
15 Balero Inferior
16 Anillo Base

MATERIALES DE MOTOR
Material del Cuerpo AIS 304
Rotor/ Flecha AISI 316. una sola pieza
Sello Mecánico Grafito / Cerámica NBR/ AISI 304
Submersibilidad 120 m
Rodamientos Cerámica / Buna-N
Aceite Mineral Blanco. SINOPEC #25
Acoplamiento NEMA
Temperatura Max. 35°C
PH del Agua 5.5 - 8.9
